伟创产品世界

全自动扭力工具(Airtork) AS

单功能型紧固,适用于批量生产。 全自动扭力扳手,一次作业即可完成高速预紧固和最终紧固。 扭矩保持稳定,不受气压波动影响。 高气压式和低气压式可选,适用于从M6到M16尺寸的螺钉。 紧固扭矩产生的反作用力较小。 AS12N有外置刻度,便于调整扭矩。
没有此类产品
产品描述
全自动扭力工具(Airtork)

AS

动力式扭力扳手/装配用
RoHS标识套筒根部□9.53套筒根部□12.7

装配用

弯头型

气动式

带刻度/预置式

杠杆启动



全自动弯头型螺母紧固机,一次作业即可完成高速预紧固和最终紧固。

ASH80N [全长592mm]

AS12N [全长359㎜]





适用范围

  • 单功能型紧固,适用于批量生产。

特点

  • 单功能型紧固,适用于批量生产。
  • 全自动扭力扳手,一次作业即可完成高速预紧固和最终紧固。
  • 扭矩保持稳定,不受气压波动影响。
  • 高气压式和低气压式可选,适用于从M6到M16尺寸的螺钉。
  • 紧固扭矩产生的反作用力较小。
  • AS12N有外置刻度,便于调整扭矩。

规格

                        精度±5%
国际单位制型号 AS12N ASH40N ASH60N ASH80N ASH120N ASL30N ASL45N ASL60N ASL90N
扭矩范围
[N·m]
最小~最大 6~12 20~40 30~60 40~80 60~120 15~30 22.5~45 30~60 45~90
刻度 0.2 预置式
公制型号 A120S A400SH A600SH A800SH A1200SH A300SL A450SL A600SL A900SL
扭矩范围
[kgf·cm]
最小~最大 60~120 200~400 300~600 400~800 600~1200 150~300 225~450 300~600 450~900
刻度 2 预置式
    高气压 低气压
空载转速[r.p.m.] 1000 2000 1330 1000 640 1700 1130 850 540
适用螺栓 普通钢制螺栓 (M7) M8 M10 M12 (M14) M16 M8 M10 M12 (M14)
高压螺栓 M5、M6 (M7) M8 M10 M12 (M7) M8 M10
最大手力[N] 44 105 157 164 219 79 118 123 154
额定气压[MPa] 0.5 0.6 0.45
各气压的 扭矩范围
[MPa]
0.7 6~12 20~40 30~60 40~80 60~120 15~30 22.5~45 30~60 45~90
0.6
0.5 20~36 30~50 40~66 60~100
0.45 20~30 30~45 40~60 60~90
0.4 20~26.5 30~40 40~53 60~80 15~26.5 22.5~40 30~53 45~80
空气质量流量[m³/min] 0.54 0.58 0.46
紧固空气质量流量[m³PC] 0.0056 0.0051 0.0067 0.01 0.015 0.0060 0.0079 0.0017 0.0018
管径[mm] Ф12
进气口 R (PT) 3/8
噪音级[dB(A)] 78
尺寸[mm] 有效长度 L 270 380 383 488 548 380 383 488 548
全长 L’ 359 477 484 592 662 477 484 592 662
全高 H 48.5 53.5 55.5 56 56.5 53.5 55.5 56 56.5
方头 a 9.53 12.7 9.53 12.7
扳头 R 16.5 20 22.5 33 16.5 20 22.5 33
本体 d 50
重量[kg] 1.9 2.6 2.8 3.2 4.1 2.6 2.8 3.2 4.1
注意

ASH120N附带延长单元(附件)时,尺寸为全长842mm、最大手力165N、重量4.7kg。

标准附件

扳手/刻度设定棒/AS12N仅附带刻度设定棒。

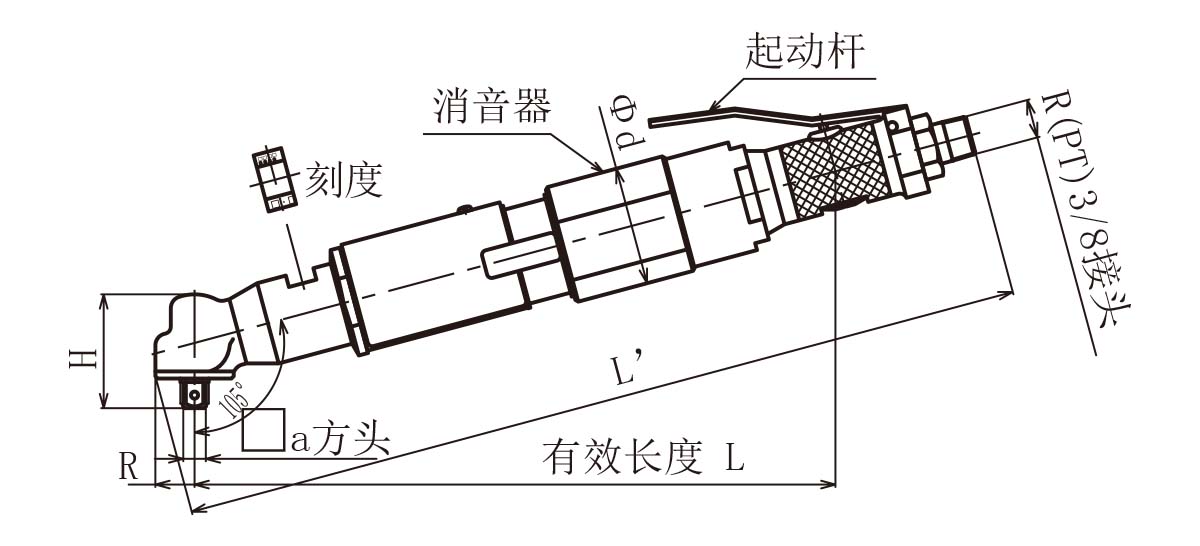

尺寸



ASH40N~120N、ASL30N~90N

AS12N


◆订购方法

请注明[东日] [型号] X [扭矩值]。

[例] ASH40NX30N·m

※ 需附带延长单元时,附带延长单元

请注明。


◆订购时请注意

AS型号(AS12N除外)为预置式,订购时请注明所需设定扭矩。

仅可使用气动式套筒。
